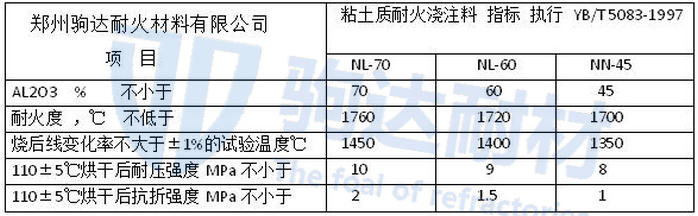

高強(qiáng)度黏土耐火澆注料系指常溫強(qiáng)度高，且燒后強(qiáng)度或高溫強(qiáng)度不下降、或整個(gè)強(qiáng)度均比普通粘土耐火澆注料的高，則稱為高強(qiáng)度黏土耐火澆注料，亦稱作致密或高級黏土耐火澆注料
普通粘土耐火澆注料的常溫耐壓強(qiáng)度，一般為3~6MPa 1400℃高溫耐壓和抗折強(qiáng)度分別為2.6~3.4MPa和0.8~1.3MP。由于強(qiáng)度低，給施工和使用帶來諸多不便，也限制了應(yīng)用范圍，因此，我公司進(jìn)行了一系列的工作，開發(fā)了高強(qiáng)度黏土耐火澆注料。
高強(qiáng)度粘土質(zhì)耐火澆注料的配制，基本的技術(shù)措施是，提高耐火骨料和粉料的品級，摻加超微粉和復(fù)合外加劑，從而降低混煉時(shí)的用水量、增強(qiáng)組織結(jié)構(gòu)的致密性、降低氣孔率、提高強(qiáng)度和高溫性能。
粘土耐火澆注料的重要組成部分由粉料、骨料和結(jié)合劑三大部分組成，其中粘土是很重要的一部分，耐火粉料和粘土結(jié)合劑的細(xì)度，一般來說越細(xì)越好。隨著其細(xì)度的提高，粘土耐火澆注料的組織結(jié)構(gòu)更致密化，氣孔率降低，強(qiáng)度提高，當(dāng)然成本也隨之增加。
在配置高強(qiáng)度黏土耐火澆注料時(shí)，必須參加超細(xì)微粉。摻加量在1%~5%和α—AL2O3超微粉4%~7%，能提高強(qiáng)度一倍左右。若是粘土耐火澆注料的使用溫度不高時(shí)，可適當(dāng)增加鋁酸鹽水泥的用量，其前提是高溫性能降低較少，而常溫強(qiáng)度有較大的提高。另外，參加耐熱鋼纖維和陶瓷纖維等材料，也能起到增強(qiáng)的作用。
