低水泥自流耐火澆注料與振動澆注料在基本組分方面沒有大的差別，低水泥自流澆注料之所以能夠不需外力而流動，是因為通過加入繁瑣凝聚（懸浮劑）使其內(nèi)部帶不同電荷的微粉顆粒之間產(chǎn)生排斥力，而產(chǎn)生流動，因此，其硬化機(jī)理與低水泥澆注料的硬化機(jī)理一致，仍由水合結(jié)合和凝聚結(jié)合共同作用。
提高低水泥自流耐火澆注料的流動性的方法，減少顆粒間的接觸，增加基質(zhì)分量可以降低顆粒間的接觸但與此同時，需水量增加。另外，通過膠體粒子表面吸附電荷增加，電位的方法也能達(dá)到降低顆粒見得接觸，如增加SiO2微粉帶負(fù)電粒子之間的排斥力，以達(dá)到良好的流動性。
低水泥自流耐火澆注料在低水泥澆注料系列中屬于單一的具有高流動性的分支材料。低水泥系列澆注料具有致密度強(qiáng)、鋁酸鈣水泥含量低、強(qiáng)度高等特點，耐火性能、抗侵蝕性和耐磨性能適中。

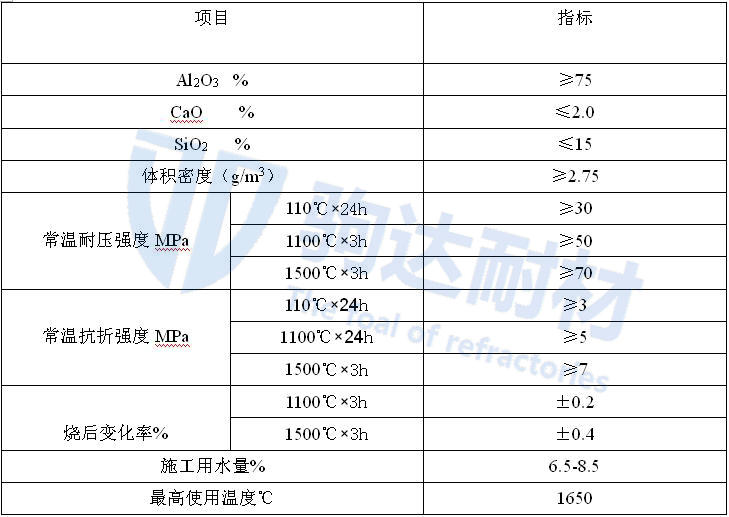

低水泥自流耐火澆注料材料組成按照顆粒分粗、中、細(xì)三級，粒徑分別為粗顆粒：5~3mm，中顆粒：3~1mm，細(xì)顆粒：1~0.045mm。高鋁礬土細(xì)粉：特級礬土熟料，粒徑＜0.045mm。超微粉：硅灰SiO2含量94%，粒徑＜0.5微米部分≥48%：α—AL2O3超微粉，AL2O3含量＞99%，粒徑＜3微米。分散劑：三聚磷酸鈉。高鋁水泥：鋁80高鋁水泥，水量配比以外加量計算。
