錫化學符號Sn熔點231℃沸點2260℃具有熔點低，質(zhì)地柔軟展性強的特點，主要被用于制造焊錫、錫絲、錫板、錫條、錫箔等產(chǎn)品，由于錫的低熔點所以對冶煉的窯爐，要求并不是很嚴格，在一些地方比如云南、貴州等還有在使用鼓風爐、燃燒爐或者是小電爐等設(shè)備在進行錫的重熔冶煉。
錫的冶煉有兩種一種是原礦冶煉，采用錫精礦在電爐內(nèi)進行還原分解，這種屬于大型冶煉。一種就是回收一些錫渣、或者是廢舊的含錫金屬在小作坊內(nèi)用比較落后的窯爐進行重熔冶煉，今天我們主要分析再使用錫渣冶煉時爐內(nèi)使用鉻剛玉磚的化學反應模擬，以證實鉻剛玉磚的適用性。

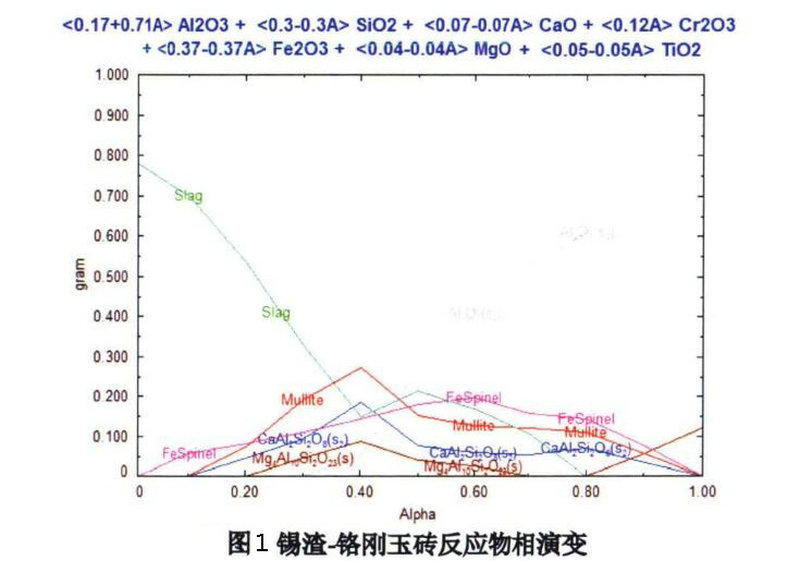

錫渣與鉻剛玉磚反應的物相組成、液相組成與反應速率的關(guān)系分別如圖1、圖2所示。圖1是1400℃時鉻剛玉磚和錫冶煉渣反應時的物相變化與反應速率的關(guān)系圖。從圖1可以看出，當<A>值為0時，液相含量約為0.89，說明1400℃下爐渣成分未完全變成液相。隨著<A>值增大，爐渣中的Fe203、AL203與鉻剛玉首先發(fā)生反應生成FeAL204；之后莫來石相、CaAL2Si208相(鈣長石)和Mg4AL10Si2023(假藍寶石)相生成且含量逐漸增多，當<A>值到0.4時各個物相的含量達到最大值而液相含量降到最低。與此同時隨著<A>值越來越大AL203急劇增加，說明爐渣對鉻剛玉磚的侵蝕減弱，莫來石相、CaAL2Si208相和Mg4AL10Si2023相含量逐漸減少。當<A>值為0.6時FeAL204含量達到最大。當<A>值為0.8時Cr203開始出現(xiàn)。

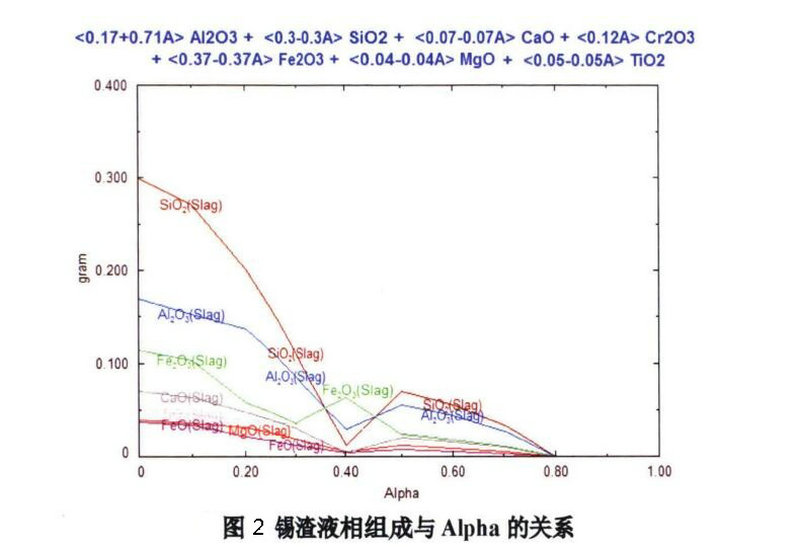

圖2是1400℃時鉻剛玉磚和錫冶煉渣反應時液相成分與反應速率Alpha的關(guān)系圖。從圖2可以看出，隨著Alpha值增加，液相中各種氧化物(Fe203、CaO、AL203、Ti02、Si02、MgO)都呈下降趨勢，其中Si02下降速率最快，AL203含量在<A>值大于0.2時迅速下降。結(jié)合圖1可知液相中各氧化物與鉻剛玉磚發(fā)生反應導致液相中氧化物含量迅速下降，當<A>值大于O.4時，由于爐渣侵蝕能力下降，爐渣沿著大顆粒邊緣和顆粒空隙對鉻剛玉磚基質(zhì)侵蝕，因此爐渣中各氧化物
含量有所上升，但隨著侵蝕的進行氧化物含量逐漸降低。以上模擬結(jié)果表明，錫冶煉渣侵蝕鉻剛玉磚時，錫冶煉熔渣對鉻剛玉磚進行侵蝕時爐渣中的Fe203最先與鉻剛玉磚反應生成FeCr204；熔渣中各氧化物的消耗主要集中在反應區(qū)域、在侵蝕滲透區(qū)域消耗較少。
