錨固磚是現代不定形耐火材料內襯的重要構成部分，其埋入不定形耐火材料內襯，起著連接、固定作用，其將不定形耐火材料內襯與高溫工業窯爐爐殼或支撐鋼結構連接、固定在一起，主要有爐墻錨固磚、爐頂錨固磚，吊掛磚也屬于錨固磚，錨固磚技術要求強度高、熱震穩定性好，一般用一級孰料或三級礬土孰料做原料，經高溫燒制而成，但其長期使用溫度低。目前，工業爐朝著大型化、長壽化的趨勢發展，對其耐火材料內襯提出了更高的要求，錨固磚做為其重要構成部分，其性能更為關鍵。特別新型耐火材料內襯采用整體錨固磚組合爐襯，要求錨固磚必須具備強度高、抗沖刷、抗剝落，低蠕變等特征，能夠在1500℃以上的工況溫度下長期使用。
錨固磚的生產主要從兩方面考慮：一是耐火度，二是抗拉強度。耐火度一般不會成問題，最 重要的是抗拉強度，燒結耐火制品的強度主要來自耐火材料內粒子之間的陶瓷結合。這種陶瓷結合程度越高，則其強度也就越高。高鋁耐火制品的陶瓷結合主要是液相燒結的結果，即高溫下耐火材料中形成液相，促進顆粒間的黏結及物質遷移。形成的液相量越多，則燒結強度會越好，冷態時表現出的強度也就越高。

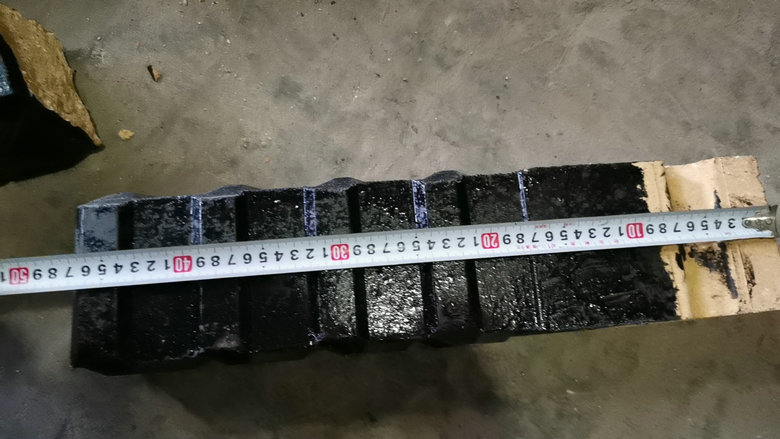

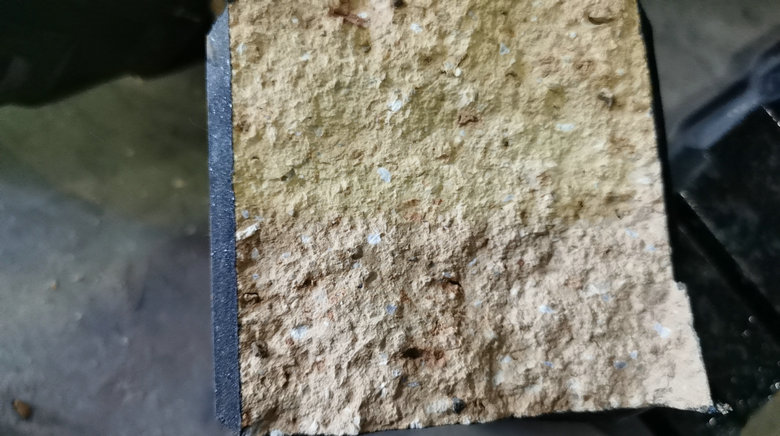

案例1：客戶在做熔鋁爐施工時，需要用到錨固磚吊掛，然后整體澆注爐頂。就從某地購買了一批錨固磚，購買時候沒有要求其材質，拉伸強度和耐壓強度等相關的指標參數，只是要求了一個耐火度。購買后貨物送到現場準備施工，已經在錨固磚的外表面涂刷好瀝青漆，做好膨脹縫。甲方業主在施工現場，查看施工情況時無意覺得著種奇形怪狀的耐火磚，能不能承受的住十幾噸重的拉力，就隨手拿了一塊順手推倒，結果一整塊的錨固磚從上面部分橫截面的直接斷成了兩半。甲方就詢問這位客戶此類錨固磚的技術參數，及吊掛后是否安全可靠。客戶回答不上來，業主要求將該批次錨固磚全部作廢。客戶聯系到我公司，咨詢此前在某地購買的錨固磚為什么會出現推倒斷裂。通過產品照片可以看到客戶之前購買的錨固磚內質燒結不均勻，出現兩級色差，拉伸強度也未達到國標錨固磚的要求。
案例2：山西做鑄件鍛造的客戶廠里有一臺9m³的臺車加熱爐，爐頂采用錨固磚拱頂吊掛方式，澆注料厚度在550mm，爐內使用溫度1350℃，間接式工作，晚上停爐。在購買錨固磚時為了節省成本，以為爐墻兩端是連體澆注，錨固磚就是起到一個拱頂中間部位的拉伸，并無大礙，本該采用一級錨固磚的卻要購買三級材質的錨固磚。做完施工后開爐不到半年，拱頂中間部位錨固磚斷裂，澆注體下沉將近100mm，打電話詢問有沒有修補方法。所以錨固磚的用途是吊掛的主要承受力，選材一定要謹慎。
錨固磚斷面，所受的拉應力是從下往上分段遞增的。而且在澆注料層內的一段錨固磚所受的拉應力增長最快，并在界面處達到最大。除重力造成的拉應力之外，界面處的錨固磚還承受著較大的剪切應力，所以在選擇錨固磚一定要做好技術指標的要求，或者參考國標。
