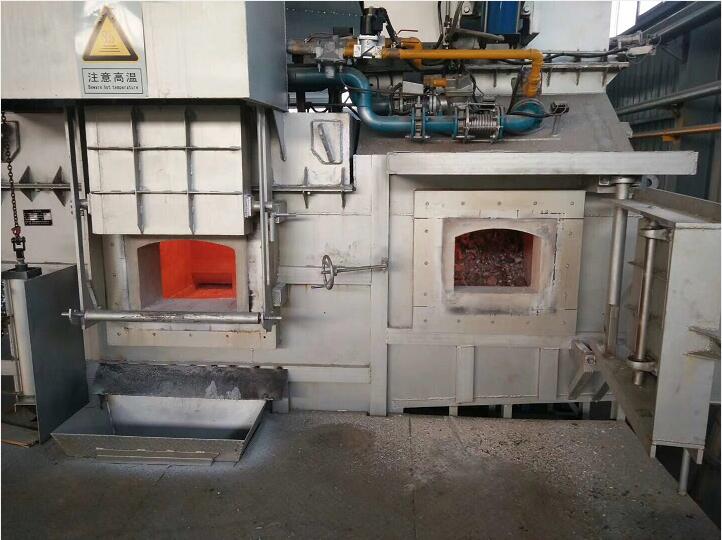

正確選擇筑爐用耐火澆注料，對于延長熔鋁爐內襯壽命非常重要。要選擇AL2O3含量高的耐火材料，和那些在使用過程中不產生游離SO2的耐火材料，并且材料中的雜質如Fe2O3、Ti2O3和Na2O3、K2O等的含量要盡可能低，盡量減少鋁合金熔煉過程中鋁對Fe2O3、Ti2O3和SiO2的還原以及膨脹相鉀霞石和霞石的生成：要選用水泥含量低的爐襯耐火澆注料，減小耐火澆注料內襯在工作過程中的線收縮，改善爐襯材料的抗熱震性能，鼻淵爐襯耐火澆注料熱沖擊產生裂紋而漏鋁。 一 ：施工工藝 在熔鋁爐砌筑過程中，所采用的施工工藝必須得當。要嚴格控制膨脹縫、耐火澆注料的灰漿成份、耐火澆注料的加水量、攪拌時間等技術參數，避免由于筑爐工藝不當造成澆注膨脹縫收縮導致爐子運行過程中裂紋鋁液滲漏而影響爐襯使用壽命。 二： 烘爐工藝 烘爐工藝的正確與否，對于耐火澆注料的使用壽命至關重要。在烘爐過程中，要控制好烘爐初期的預熱時間和升溫速度，設置必要的保溫時間，使熱量有足夠的時間向爐襯內部擴散，保持爐襯溫度的均勻性將爐襯內的溫度梯度以及由溫度梯度產生的應力減小到最低，防止因應力集中產生爐襯開裂。 三 ：筑爐工藝 由于傳統的磚砌筑爐工藝在磚縫多，整體性差和強度差的問題，在使用過程中，很容易因爐門（爐蓋）頻繁開合產生的急冷急熱以及操作過程中產生的碰撞，致使爐子一些部位極易損壞，在熔鋁爐關鍵部位使用高強低水泥含量的耐火澆注料，采用真題澆注一次成型工藝進行爐襯砌筑澆注，使爐襯關鍵部位的強度得到提高和改善，可大幅度提高熔鋁爐的整體使用壽命。 四：操作過程 仔細認真地進行熔鋁爐操作，無論是人工加料還是采用加料車加料，都應盡量避免裝爐時固體料或加料機械對爐底和爐墻部位耐火材料的碰撞和沖擊。 五：改變傳統的清爐方法 將目前普遍采用的人工作業冷清爐改為采用清爐車的熱清爐。因為在冷態，粘附在爐底和爐墻上的各種雜質、爐渣和剛玉瘤與耐火材料內襯結合的特別緊密，如果強行進行清理，必然會對耐火材料內襯造成嚴重損害。而在熱態時，由于爐膛內環境溫度很高，黏附在爐底和爐墻上的雜質、爐渣和剛玉瘤具有很大的彈性和塑性，此時進行清理可以利用其熱態變形性，在很大程度上減小對內襯耐火材料的損傷。 六：關于熔鋁爐耐火澆注料的選擇 （1）通過在耐火澆注料基質中加入適當的SiO2和AL2O3微粉，改善爐襯耐火材料的氣孔結構，使其在高溫下易于形成燒結物，促進澆注料的燒結，改善澆注料的使用性能，即在兼顧燒結體積密度、耐壓強度、抗折強度的前提下，獲得顯氣孔率最低的熔鋁爐用不沾鋁澆注料，從而大幅改善對鋁液的防滲效果。 （2）在筑爐前用耐火澆注料中加入3%的適當粒度的硫酸鋇作為反潤濕劑，不但可獲得常溫物理性能較好，而且具有良好抗鋁液滲透性能的熔鋁爐用防滲澆注料。 （3）在耐火材料工作表面涂上或在耐火材料中加入與鋁液不潤濕的耐火組員，如石墨、炭、碳化物、氮化物、Sialon、9AL2O3·2B2O3、AL2O3·TiO2、BaSO4等不被鋁或鎂還原的物質，改善耐火澆注料對鋁液的抗潤濕性，減少或阻止鋁熔體滲入耐火澆注料。 總之，生產熔鋁爐用耐火澆注料時，具有微信氣孔和添加抗鋁液潤濕劑的耐火澆注料能夠有效抑制鋁液滲透和反應。因此，控制微細氣孔和顯氣孔率，并且選用優良的抗潤濕性劑是開發高鋁質熔鋁爐用耐火澆注料的關鍵所在。 結語：熔鋁爐耐火澆注料使用壽命，對于以較低的單位成本生產高鋁材質鋁合金熔鑄產品十分重要。影響爐襯耐火澆注料使用壽命的因素很復雜，筑爐材料、筑爐工藝、烘爐制度、合金品種、日常操作、清爐方式以及日常維護等對耐火澆注料內襯壽命都有重要的影響。因此，延長熔鋁爐耐火澆注料內襯壽命是一項綜合工程。只有充分了解和認識每一個因素對耐火澆注料壽命的影響程度，并且確實抓好熔鋁爐生命周期的每一個關鍵節點，才能以最低的爐子使用成本創造出更大的經濟效益，最大程度的發揮出熔鋁爐的效能。
0371-60288311 185-3711-3611
