鋁酸鹽水泥包括鋁酸鈣水泥、鋁酸鋇水泥、白云石水泥和鎂質(zhì)水泥等。作為不定形耐火材料所用的結(jié)合劑和添加劑，應(yīng)用最多的是鋁酸鈣水泥。
一、鋁酸鈣水泥

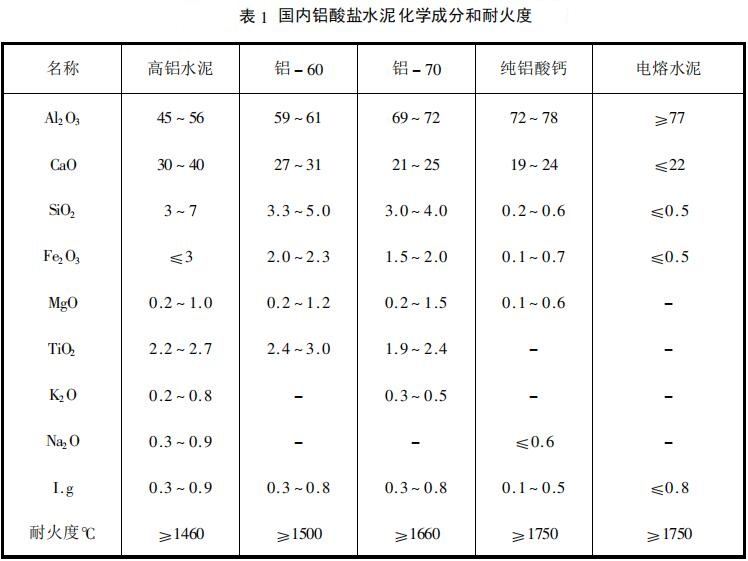

鋁酸鈣是由燒結(jié)法或熔融法生產(chǎn)的鋁酸鈣熟料經(jīng)細(xì)磨而制成的水硬性改凝材料。它具有快硬高強(qiáng)、耐火、抗硫酸鹽侵蝕的特點。國內(nèi)鋁酸鹽水泥的典型化學(xué)成分如表1所示

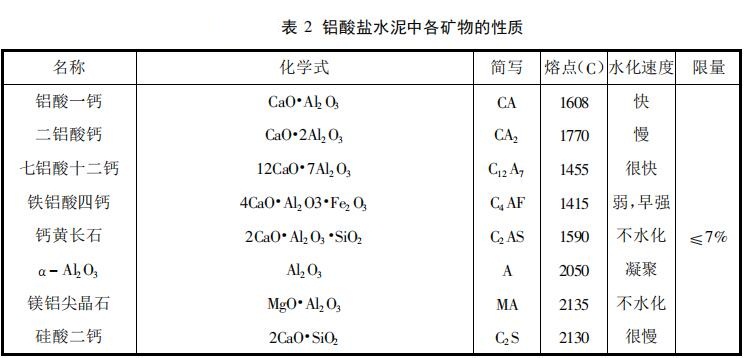

鋁酸鹽水泥的結(jié)合性能主要是由于鋁酸鈣的水化而實現(xiàn)的。水泥的化學(xué)成分不同，其礦物的成是不同的。在鋁酸鹽水泥中，可能出現(xiàn)的礦物及其耐火性能與水化性能如表2所示

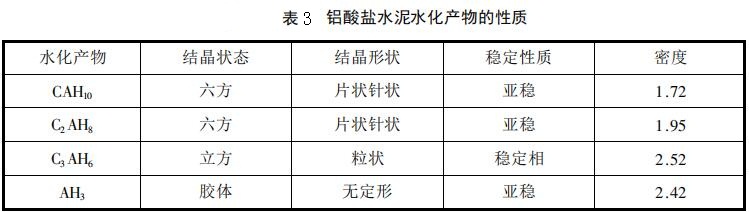

鋁酸鈣的各種主要水化產(chǎn)物的性質(zhì)如表3所示。
鋁酸鹽水泥水化建立強(qiáng)度是因為片、針狀水化產(chǎn)物與膠態(tài)AH3交織在一起，將耐火物料緊密地聯(lián)系在一起，從而成為一個堅強(qiáng)的整體。顯然，從表3可以看出，幾種水化礦物對建立強(qiáng)度的貢獻(xiàn)大小有如下順序：CAH10 ＞C2AH8＞C3AH10的水化反應(yīng)中每一個步驟都有膠態(tài)AH3生成，因此，產(chǎn)物的形成容易阻礙水泥的進(jìn)一步水化，因而其水化過程是緩慢的。
C12A7具有較大的結(jié)構(gòu)空洞，活性很大，因而容易水化，且在水化過程中產(chǎn)生大量的熱量加速水化進(jìn)程，因此含C12A7的水泥易速凝。尤其是與水中CL- 、F-、OH - 離子反應(yīng)，將導(dǎo)致快速凝固，使制品疏松，強(qiáng)度很低。
