粘土結(jié)合劑澆注料在不定形耐火材料中屬于傳統(tǒng)制品，，由于其具有熱震穩(wěn)定好，抗剝落性強(qiáng)等優(yōu)良性能，在耐火材料技術(shù)發(fā)展日新月異的今天，仍是不定形耐火材料中一顆璀璨明珠。
根據(jù)市場(chǎng)需求，自上世紀(jì)80年代開始開發(fā)該制品，現(xiàn)已形成粘土結(jié)合澆注料、粘土結(jié)合輕質(zhì)澆注料系列產(chǎn)品，并在不同熱工窯爐上得到成功的應(yīng)用。在此基礎(chǔ)上，經(jīng)過試驗(yàn)優(yōu)化了粘土結(jié)合澆注料添加劑，使其施工性能和高溫性能得到進(jìn)一步的提高。
NJ-48 NJ-60粘土結(jié)合澆注料
研制
NJ-48主成分是特級(jí)煅焦、二級(jí)礬土：NJ-60主成分生產(chǎn)是三級(jí)碩土和一級(jí)碩土。兩個(gè)牌號(hào)的澆注料都是以優(yōu)質(zhì)藍(lán)晶石為體積穩(wěn)定性，以軟質(zhì)粘土A為結(jié)合劑，以鋁酸鹽水泥為促凝劑，并加入少量添加劑。其粒度組成為10mm~3mm 35%，3mm~1mm 15%，<1mm 20%，<0.1mm 30%。理論性能見表1。

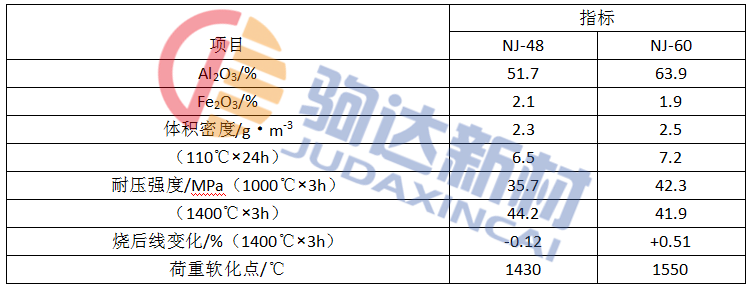

表1 NJ-48、NJ-60理化性能
QA-48、QM-60粘土結(jié)合輕質(zhì)澆注料
研制
QA-48料，粗顆粒采用優(yōu)質(zhì)輕質(zhì)高鋁骨料，粉料為二級(jí)礬土細(xì)粉;QM-60料，顆粒料采用輕質(zhì)莫來石骨料，一級(jí)礬土細(xì)粉為粉料。結(jié)合劑都是軟質(zhì)粘土A，促凝劑為鋁酸鹽水泥，并加入部分外加劑。表2是兩種粘土結(jié)合輕質(zhì)澆注料的理化性能。

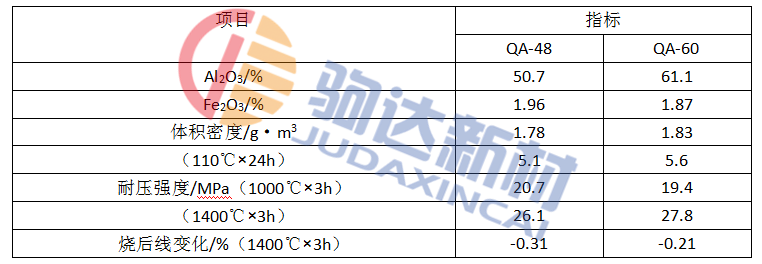

表2 QA-48、QM-60料理化性能
粘土結(jié)合劑澆注料促凝方式的改進(jìn)
為了進(jìn)一步提高粘土結(jié)合澆注料的使用溫度，設(shè)想用σ-Al2O3替代鋁酸鹽水泥做促凝劑，并在實(shí)驗(yàn)室條件下(氣溫20℃)做了對(duì)比試驗(yàn)，試驗(yàn)結(jié)果如表3所示。

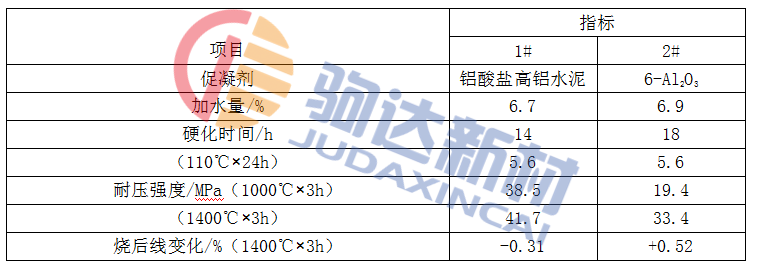

表3 促凝劑改進(jìn)對(duì)比試驗(yàn)結(jié)果
由表3可見，引入σ-Al2O3的2#澆注料，燒后線變化+0.52%、625#水泥做促凝劑的1#則是-0.13#、2#荷重軟化點(diǎn)比1#提高30℃，這是σ-Al2O3與粘土反應(yīng)生成莫來石，且基質(zhì)Al2O3含量提高所產(chǎn)生的結(jié)果。1000℃×3h，1400℃×3h燒后耐壓強(qiáng)度2#有所降低。
應(yīng)該注意的是σ-Al2O3做促凝劑，施工現(xiàn)場(chǎng)氣溫必須在15℃以上，這是σ-Al2O3硬化性質(zhì)決定的。
研制的粘土結(jié)合澆注料，粘土結(jié)合輕質(zhì)澆注料，分別用作環(huán)形加熱爐內(nèi)襯里，軋鋼加熱爐內(nèi)襯里及其它窯爐熱沖擊嚴(yán)重部位內(nèi)襯里，取得了良好的應(yīng)用效果。用σ-Al2O3替代鋁酸鹽水泥作粘土結(jié)合澆注料促凝劑，獲得了理想的試驗(yàn)結(jié)果。
