之前，我國(guó)大部分鋼鐵企業(yè)鐵水包內(nèi)襯材料都采用的是定制產(chǎn)品。當(dāng)時(shí)鐵水包內(nèi)襯用定制制品砌筑，有很多缺點(diǎn) ，如：(1)磚的消耗量大，會(huì)造成一定污染，破壞環(huán)境；(2)砌筑勞動(dòng)強(qiáng)度大；(3)易發(fā)生漏包事故；(4)鐵水包粘包比較嚴(yán)重，降低了包的使用壽命；(5)鐵水包及包嘴消耗量大等。為了改善以上這些缺點(diǎn)和問(wèn)題，研制了鐵水包澆注料(高鋁質(zhì)澆注料)。
鐵水包澆注料的研制
原料
主要原料為特級(jí)高鋁礬土骨料，粒度0~10mm，以及特級(jí)、一級(jí)、二級(jí)礬土粉料，粒度<0.088mm。該澆注料以純鋁酸鈣水泥為結(jié)合劑，并加入了適當(dāng)?shù)呐蛎泟┖头辣瑒榱颂岣邼沧⒘系臒嵴鸱�(wěn)定性及抗渣性，添加了少量的碳化硅等原料。
試樣的制備
選定適當(dāng)?shù)脑项w粒級(jí)配，然后調(diào)節(jié)粉料和外加一些金屬鋁粉，稱(chēng)好料，加水量的水，攪拌均勻，在振動(dòng)臺(tái)上振動(dòng)成型，養(yǎng)護(hù)1d后脫模，放入烘箱中在110℃24h烘干。試樣編號(hào)及粉料加入級(jí)別和金屬鋁粉加入量如表1所示。

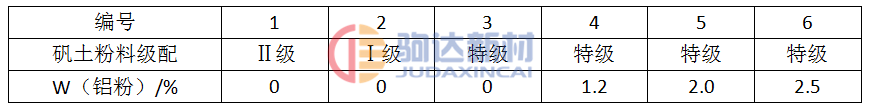

表1 試樣的粉料加入級(jí)別和鋁粉加入量
結(jié)果與討論
試樣的理化性能
將成型后烘干的試樣經(jīng)1450℃3h燒成，其中抗渣樣加入了金屬鐵粉。其物理性能隨礬土粉料的級(jí)別和鋁粉加入量的變化關(guān)系；以加入特級(jí)礬土粉料的試樣的性能為最好。隨鋁粉加入量的增加，試樣性能變好。
試樣的抗鐵水滲透性
將加入不同含量鋁粉(0，1.5%，2%，2.5%)的抗渣試樣在1450℃3h進(jìn)行侵蝕試驗(yàn)后，把試樣切開(kāi)觀察，可以看出試驗(yàn)的抗鐵水滲透性都很好。鐵水的滲透一般在3mm左右，最多也就5mm。加入鋁粉2%的試樣的抗鐵水滲透性最好。
試樣的熱震穩(wěn)定性
加入特級(jí)礬土粉的試樣進(jìn)行1100℃≒水冷抗熱震試驗(yàn)，它們的熱震次數(shù)均大于45次。
結(jié)論
經(jīng)試驗(yàn)得出，用特級(jí)礬土粉和添加2%鋁粉試樣的理化性能，抗鐵水滲透性及熱震穩(wěn)定性都很好。用在鐵水包上替代原來(lái)的定制制品，可以延長(zhǎng)鐵水包的使用壽命，減少人工勞動(dòng)強(qiáng)度，降低生產(chǎn)成本，有很好的經(jīng)濟(jì)效益。
